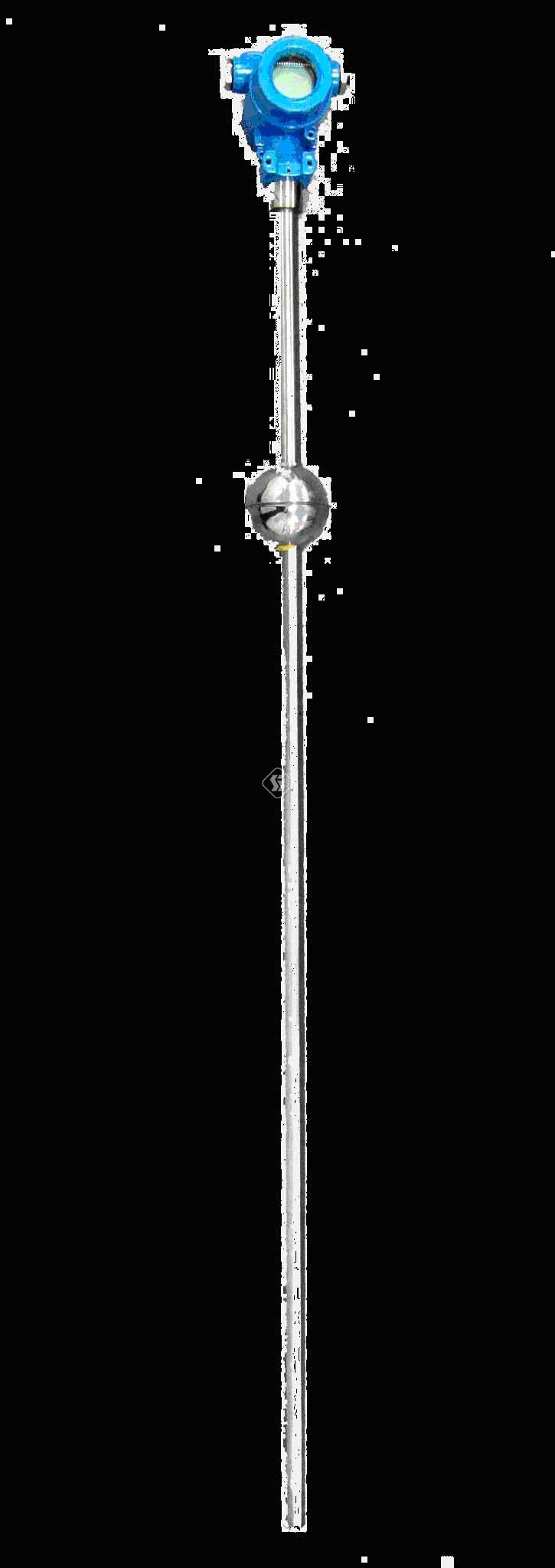

UQK-17系列磁性液位變送器,可適用于各種開口或密閉容器的液位測量，特別對高粘度、強腐蝕性介質更顯其優越性。所以它具有很高的可靠性、安全性和實用性。該儀表具有HART通訊功能可連續輸出4~20mA模擬信號，可實現液位的遠距離的變送控制及報警。還帶有現場顯示功能?？筛鶕?jù)用戶的要求隨意設定量程的控制范圍！該儀表也可同其他的數顯儀表配套使用，達到多種控制目的。廣泛用于民用建筑中水塔、水池、水箱以及石油化工、電力、化工、環保、船舶、建筑、造紙、食品、污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為水、油、酸、堿、工業污水等各種導電及非導電液體。
UQK-17系列磁性液位變送器由不銹鋼及防腐材料制造成。
結構原理
變送器根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，變送器的浮球在導管上隨之升降，浮球內磁鋼的磁力吸合導管中的干簧管，改變了電子線路的輸入阻抗，電流輸出隨之改變，達到測量液位的目的。
技術參數
測量范圍：300~10000mm
準確度：1%
模擬輸出：疊加在HART通訊協議上的4~20mADC
供電電源：24VDC
負載輸出：0~620Ω
工作壓力：≤0.6MPa
環境溫度：-25~+60℃
介質密度：≥0.8g/cm3
螺紋安裝：M30×2
防護等級：IP65
安裝與接線
1、變送器與顯示儀之間的連接線不能與電流線同路鋪設。為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內鋪設。
2、安裝好后仔細檢查接線圖，要做到準確無誤！

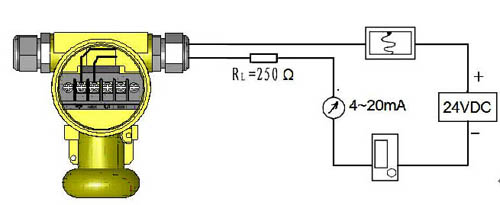

變送器接線圖：

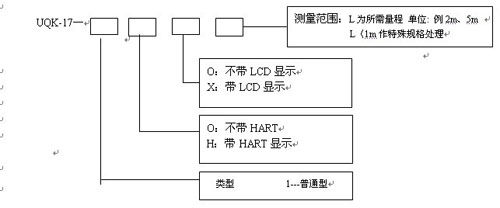

變送器型號規格：
