| SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。 |
| 一、儀表特點： |
| 1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現多功能輸入 |
| 2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。 |
| 3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。 |
| 二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖） |

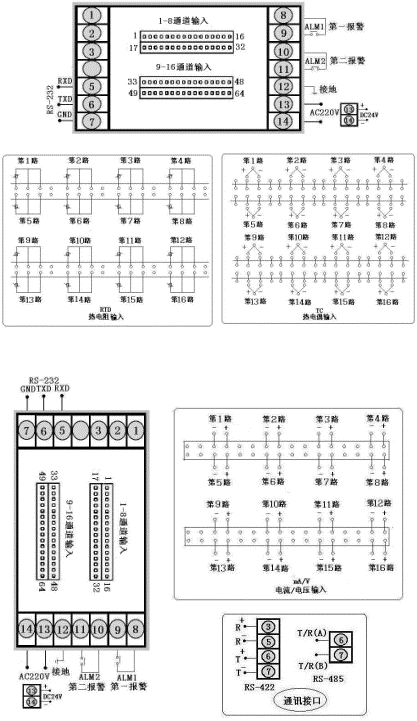

| 型號 | SWP-LCD-M系列 | 接 線 圖 |
儀表 外形 | 儀表尺寸:160×80×140mm |  |
儀表 外形 | 儀表尺寸:80×160×140mm | |

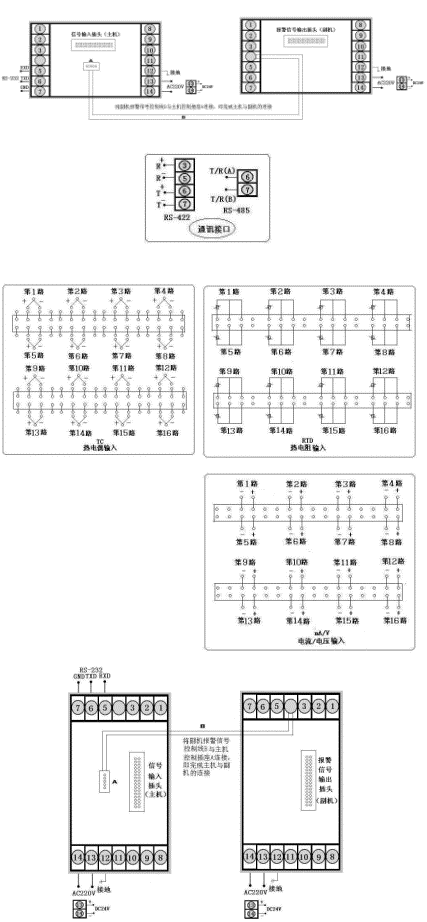

| 型號 | SWP-MD808系列 | 接 線 圖 |
儀表 外形 |
儀表尺寸:160×80×140mm
|  |
| 型號 | SWP-MS808系列 | |
儀表 外形 | 儀表尺寸:80×160×140mm |
