SWP-LCD系列PID自整定控制儀表適用于需要進行高精度測量控制的系統。
SWP-LCD系列PID自整定控制儀集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制，使測量值的顯示更為清晰直觀。
一、主要特點
1、可分別帶有一路PID控制輸出及一路變送輸出，可適用各種測量控制場合。
2、手/自動無擾動切換，手自狀態下可修改參數。
3、具有多種調節輸出方式（PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出）。
二、特殊技術參數
| 控制輸出方式 | PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
| 設定/顯示精度 | +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
| 比例范圍 | 0.0%-100.0%（單位：0.1%） |
| 積分（復位）時間 | 0-9,999s（單位：1s） |
| 微分（比率）時間 | 0-9,999s（單位：1s） |
| 控制周期 | 1、2、4、6、15、30、60、120、240s（單位：1s） |
| 采樣周期 | 0.5s |

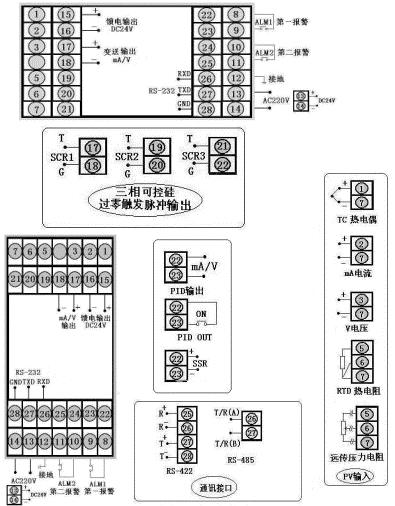

三、儀表外形及接線圖（以下為基本配線方式，特殊訂貨請參見隨機接線圖）
| 型號 | SWP-ND805系列 | 接 線 圖 |
| 儀表外形 |
開孔尺寸:152×76mm 重 量:400g |  |
| 型號 | SWP-NS805系列 | |
| 儀表外形 |
開孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD系列PID參數自整定控制儀型譜表
| 型 號 | 代 碼 | 說 明 | ||||||||||
| SWP－LCD－N | □ □ □□ -□ □ -□ □□ -□ □-□-□ | 新一代PID自整定控制儀 | ||||||||||
| 外形特征 | DS | 橫式顯示儀表豎式顯示儀表 | ||||||||||
| 外形尺寸 | 8 | 160×80mm（橫式）,80×160mm（豎式） | ||||||||||
| 控制作用 | 05 | PID自整定控制 | ||||||||||
| 通訊方式 | 02489 | 無通訊通訊接口為RS-232C通訊接口為RS-422通訊接口為RS-485通訊接口特殊規格 | ||||||||||
| 控制輸出 | □ | 參見"控制輸出方式" | ||||||||||
| 變送輸出 | □ | 參見"變送輸出方式" | ||||||||||
| 輸入類型 | □□ | 參見"輸入類型" | ||||||||||
| D一報警方式 | NHL | 無報警（可省略）上限報警下限報警 | ||||||||||
| D二報警方式 | □ | 參見"報警方式" | ||||||||||
| 饋電輸出 | P | DC24V 饋電輸出 | ||||||||||
| 供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | ||||||||||
★ 輸入類型：
| 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 可切換輸入 | 詳見下表 |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
| 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V開方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V開方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA開方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA開方 |
注意：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意。
★ 變送輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
| 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 控制輸出方式
| 選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
★ 報警輸出方式
| 選型代碼 | N | H | L | G | A | D |
| 輸出方式 | 無報警（可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★ 型號舉例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，D一報警為上限報警，D二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
?、赟WP-LCD-NP805-81-08-LH-P-T
通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，D一報警為下限報警，D二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
