SWP-LCD-NP32段PID可編程序控制儀是一種智能化多功能二次儀表，可按預先設置的程序，分段對被控參量自動進行監測，控制，記錄與遠傳。適用于進行高精度多段曲線程序升/降溫控制的系統（如啤酒發酵、窯爐升溫等）。可根據生產過程的要求，按照一定的曲線進行控制，可分三十二段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為準確可靠。
一．儀表特點
1、可分別帶有一路PID控制輸出及一種變送輸出，可適用于各種測量控制場合。
2、可分六十四段曲線對控制對象進行編程控制，每一段均采用PID參數設定控制，使控制更為準確可靠。
3、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換
4、具有多種曲線控制輸出功能，可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。
5、采用雙區PID控制，超調，提高控制精度。
二、特殊技術參數
| 控制輸出方式 | PWM輸出，可控硅觸發輸出，固態繼電器輸出，電壓/電流輸出 |
| 設定/顯示精度 | +0.5% FS+1位數max。設定值與顯示值匹配，無相對誤差 |
| 比例范圍 | 0.0%-100.0%（單位：0.1%） |
| 積分（復位）時間 | 0-9,999s（單位：1s） |
| 微分（比率）時間 | 0-9,999s（單位：1s） |
| 控制周期 | 1-250s（單位：1s） |
| 采樣周期 | 0.5s |

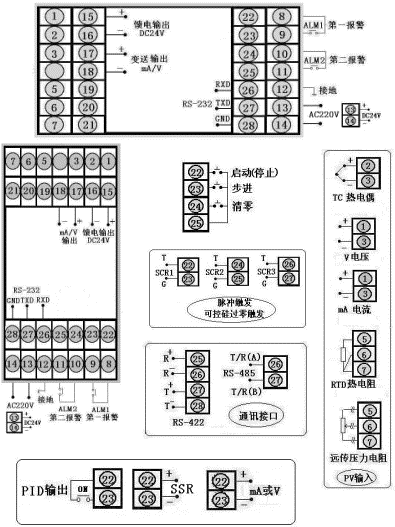

三、儀表外形及接線圖(以下為基本配線，特殊訂貨請參考隨機接線圖)
| 型號 | SWP-LCD-NP系列（橫式） | 接 線 圖 |
| 儀表外形 |
開孔尺寸:152×76mm 重 量:400g |  |
開孔尺寸:76×152mm 重 量:400g |
四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表
| 型 號 | 代 碼 | 說 明 | |||||||||||
| SWP -LCD-N | □ □□□-□ □ □-□□- □ □-□-□-□ | 新一代大屏幕帶背光液晶顯示儀表 | |||||||||||
| 儀表功能 | P | 32段PID可編程序控制儀 | |||||||||||
| 外形尺寸 | 8 | 160×80mm（橫），80×160mm（豎） | |||||||||||
| 控制作用 | 05 | PID調節功能 | |||||||||||
| 通訊方式 | □ | 參見"通訊方式" | |||||||||||
| 控制輸出 | □ | 參見"控制輸出方式" | |||||||||||
| 變送輸出 | □ | 參見"變送輸出方式" | |||||||||||
| 輸入類型 | □□ | 參見"輸入類型" | |||||||||||
| 一報警方式 | □ | 參見"報警輸出方式" | |||||||||||
| 二報警方式 | □ | 參見"報警輸出方式" | |||||||||||
| 饋電輸出 | P | DC24V饋電輸出 | |||||||||||
| 供電方式 | WT | DC24V供電AC90～265V供電（開關電源）AC220V供電（線性電源，可省略） | |||||||||||
| 外形特征 | S | 豎式顯示儀表橫式顯示儀表 | |||||||||||
★ 輸入類型
代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 | 代碼 | 輸入類型 | 測 量 范 圍 |
01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 規 格 | 用 戶 特 定 |
03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA開方 | -1999～99999 d |
04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA開方 | -1999～99999 d |
05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V開方 | -1999～99999 d |
06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V開方 | -1999～99999 d |
07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 全可切換輸入 | 詳見下表 |
08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 頻率輸入 | 0～10KHz |
★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 | 代碼 | 輸入類型 |
01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V開方 |
02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V開方 |
03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA開方 | ||
04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA開方 |
★ 報警輸出方式
選型代碼 | N | H | L | G | A | D |
輸出方式 | 無報警（可省略） | 上限報警 | 下限報警 | 偏差內報警 | 偏差外報警 | LBA報警 |
★ 變送輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V |
★ 通訊方式
選型代碼 | 0 | 2 | 4 | 8 | 9 |
通訊方式 | 無通訊 | RS-232 | RS-422 | RS-485 | 特殊規格 |
★ 控制輸出方式
選型代碼 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
輸出方式 | 無輸出 | 繼電器 | 4～20mA | 0～10mA | 1～5V | 0～5V | SCR輸出 | SSR輸出 | 特殊規格 | SOT輸出 |
SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出
★ 型號舉例
SWP-LCD-NP805-21-09-HL-P-W-S
通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，一報警為上限報警，二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。
