一、儀表特點
1、 可以方便拼裝成多回路報警系統。
2、 半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，工作壽命長，且燈屏更換方便。
3、 單片機技術，光電隔離，內置蜂鳴器，整機抗干擾能力很強。
4、 插入式電路板結構，有繼電器結點輸出和電壓輸出等多種輸出方式便于維護和操作。
5、 現場可任意選擇常開或常閉輸入方式。
二、儀表主要技術參數
| 輸入信號 | 無源接點開關量（常開或常閉）供音響使用的控制信號，高電平≥4V |
| 輸出信號 | 開關輸出 輸出一對無源常開觸點開關（報警時閉合）。觸點動作同步于報警音響。直流電平信號輸出 >4V無源開關量 （常開：報警時閉合），觸點容量3A/24VDC、0.7A/110VAC |
| 技術指標 | 線路輸入電阻 ≥50Ω供電電源 DC24V±5％功 耗 報警時1.8W，無報警時0.1W |
| 使用環境 | 相對溫度 -10 ～ 50℃相對濕度 ≤85％RH o 無結露、無腐蝕性氣體大氣壓力 86～106kPa |
三、儀表外形及安裝方式

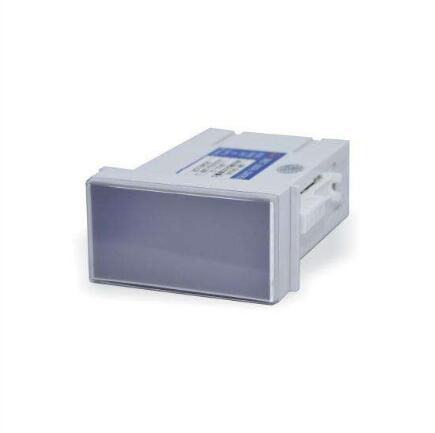

儀表外形 |
儀表尺寸:80×40×100mm |
|
安裝方式 | 該儀表可拼裝，亦可密集安裝 | |

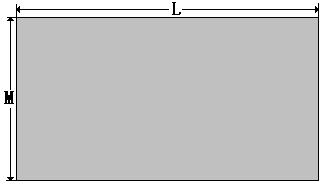

密集安裝的開孔尺寸 |
M＝（40.5×m）－10 | |

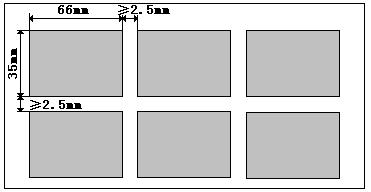

點陣式安裝的開孔尺寸 |
| |

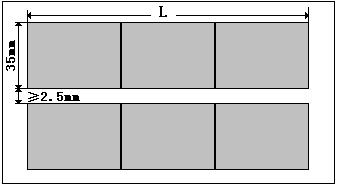

條列式安裝的開孔尺寸 |
L＝（80×n）－14 | |
四、儀表接線圖及報警功能
| 單臺單點接線圖 |
|
| 單臺雙點接線圖 |
|

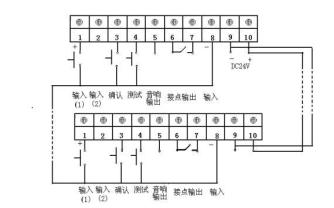

| 多臺雙點報警器原理接線圖 |
|

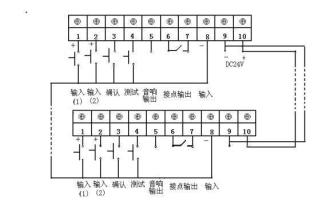

| 多臺單點報警器原理接線圖 |
|
| 報警功能 | 報警器 | 正常 | 報警 | 確認 | 恢復正常 | 確認前恢復 | 確認 |
燈光 |
|
|
|
|
|
| |
音響 |
|
|
|
|
|
|
注：
| 燈滅 |
| 閃光 |
| 平光 |
| 無聲 |
| 發聲 |
五、SWP系列閃光報警控制儀型譜表
型 號 | 代 碼 | 說 明 | ||||
SWP - | □ □□□ □ □ □ | |||||
儀表類型 | X | 閃光報警器 | ||||
控制作用 | 101102 | 單點雙點 | ||||
輸入方式 | JD | 無源接點信號輸入TTL電平信號輸入 | ||||
報警方式 | NK | 無繼電器報警有繼電器報警 | ||||
供電方式 | W | DC24V供電 | ||||
★ 型號舉例：
SWP-X101－J-K-W
單點控制，無源接點信號輸入，有繼電器報警，DC24V供電。
